CJMP系列

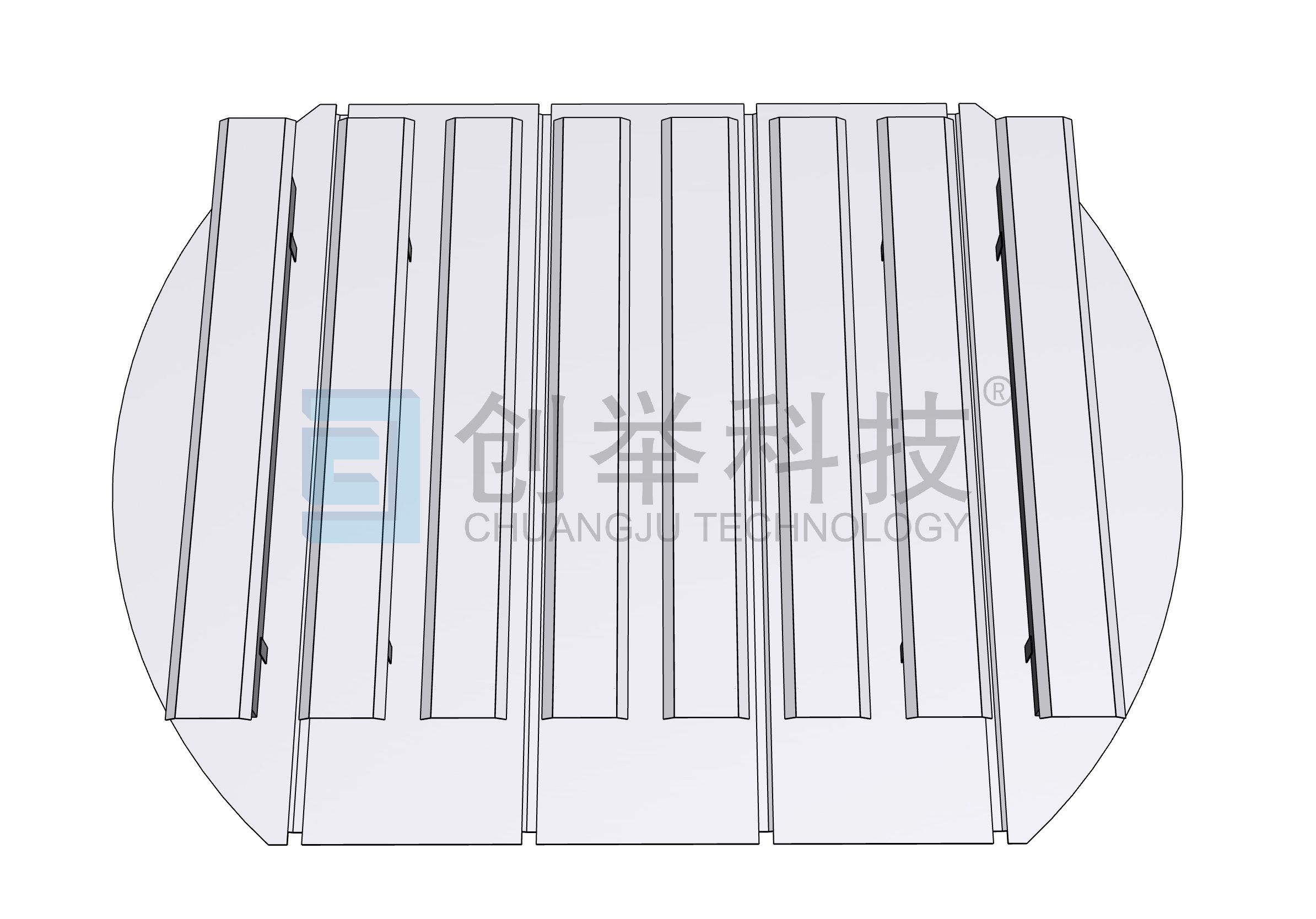

CJMP系列（膜噴射系列塔板）是在新型
垂直篩板
的基礎上開發的專利產品，該塔板起初是為解決塔板抗堵問題而開發，后又?jǐn)U展到低阻力降吸收物系以及取熱型塔板等。
01性能特點
塔板借鑒 文丘里流量計 低阻力的特點，采用特殊的噴射方式，可進一步提高液相分散程度，傳質效率更高。
塔板液池可以較深，讓液體流動更平穩，液面梯度小，以保持 氣體分布 的均勻性。
塔板的傳質區域主要集中在噴嘴及以上立體空間處，噴嘴處氣速較高不易形成堵塞。
塔板設置有獨特的分離板，保證氣液撞擊分離板后迅速分離，降低霧沫夾帶。
塔板不受液層高度及阻力的限制，可以在套筒之間布置移熱裝置。
02適用工況
適合于較大 液氣比 、阻力降低、放熱反應、催化反應等工況。
03技術應用
抗堵性

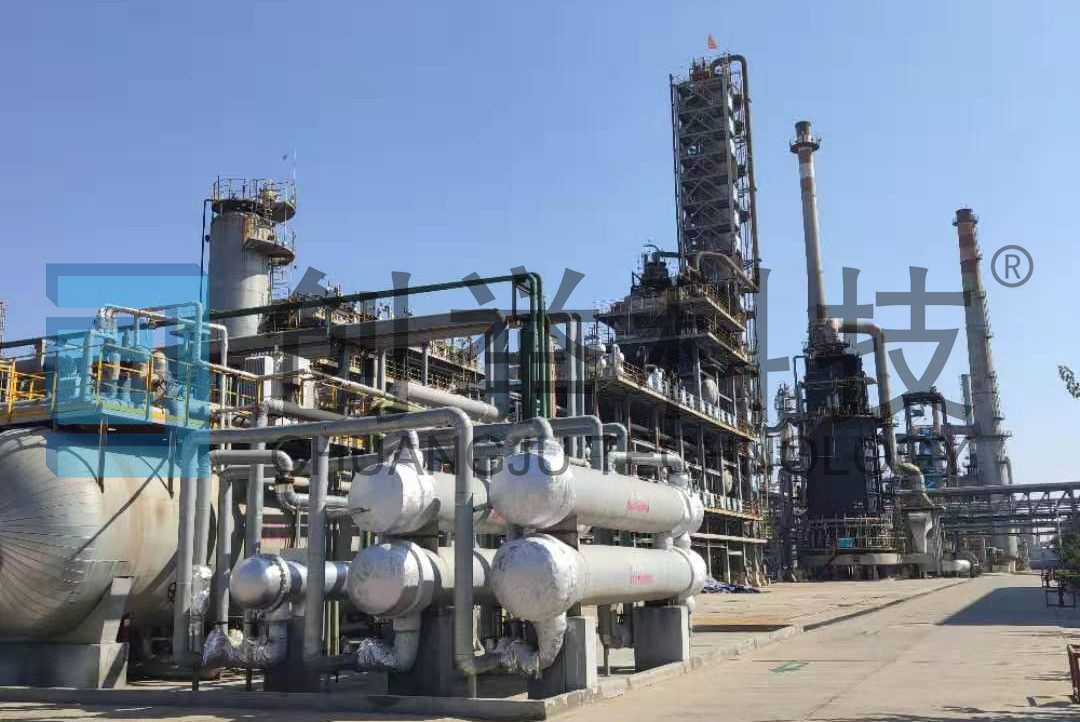

某石化企業污水汽提塔最早采用浮閥塔板，由于浮閥抗堵能力差，設備不能長周期運行，后廠家污水量增加，對內件進行了擴產改造，抗堵周期延續至3個月左右。2012年生產需要再次擴產，并希望進一步改善抗堵性，最終選用我司CJMP塔板進行改造，改造后各項指標良好：
(1)處理能力由原來110m³/h提高到140m³/h；
(2)蒸汽消耗降低10-15%；
(3)氨含量小于80mg/L，硫化氫含量小于30mg/L；
(4)抗堵周期提高到一年以上。
反應取熱

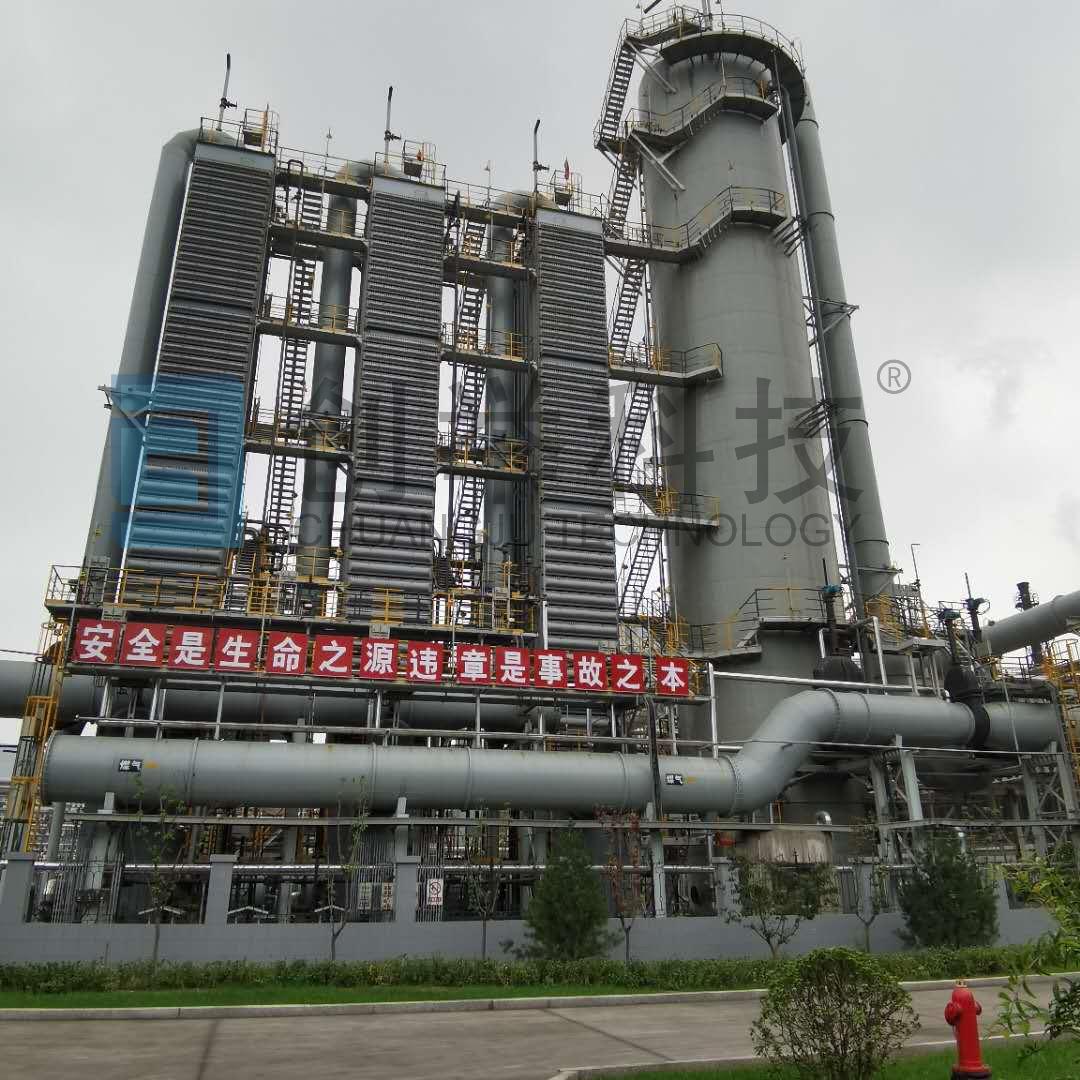

某硝酸企業的硝酸吸收塔原內件為篩孔塔板，硝酸濃度冬季32%左右，夏季28%左右。因企業進行資源化回收改造，要求硝酸濃度達40%以上，現有裝置無法滿足。經過交流采用我司CJMP系列塔板實施改造。
2016年，改造后開車一次成功并通過72小時性能考核，取得了常壓法制硝酸單塔提濃的重大突破。改造效果如下：
(1)硝酸濃度達到40%以上，通過調整水量，可以達到48%以上；
(2)該塔設計能力4000噸/年（折100%），現已達6000噸/年（折100%）的負荷；
(3)以年產1萬噸硝酸（折100%）為例，每年節省 脫鹽水 1.25萬噸，蒸汽萬余噸，綜合效益近200萬元。
04創新成果
2009年
國家中小型企業創新基金項目
——膜噴無返混無濃度梯度(MP)塔板
2011年
科學技術成果鑒定“國際先進”水平
——膜噴無返混無濃度梯度(MP)塔板
2012年
天津市科學技術進步獎三等獎
——一種膜噴射無返混塔板
2014年
天津市殺手锏產品
——膜噴射無返混(MP)塔板
 |
 |
 |
 |
